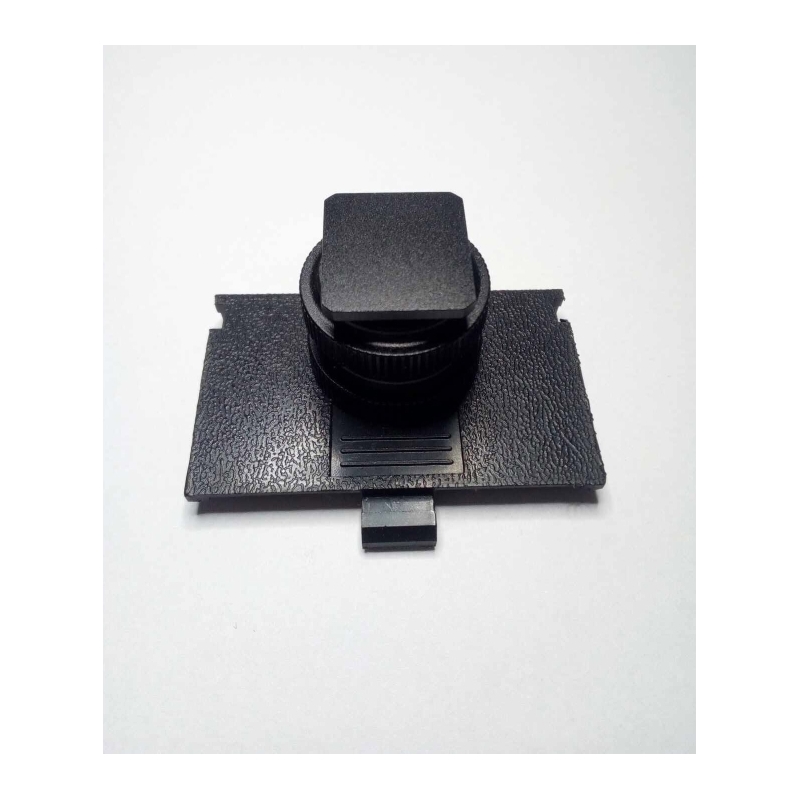

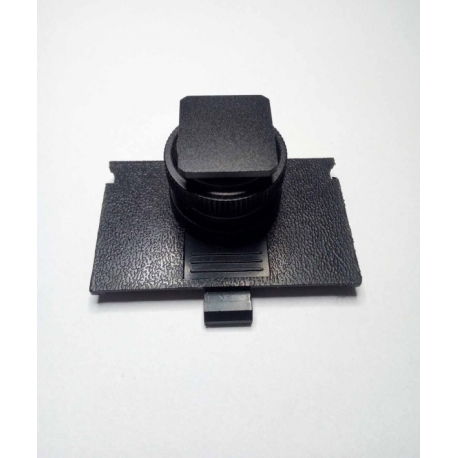

Volet support V6

IMPORTANT :

POSITIONNEMENT CORRECT DE LA PILE : Le volet de trappe pile, équipé de son pied, assure le maintien du Lightning Sensor V6 sur l’appareil photo. Pour que ce maintien soit fiable et conforme, il est important de bien placer la pile et les fils dans le compartiment à pile comme décrit dans la notice d’utilisation (extrait ci-dessous), de façon à ne pas créer de surpression, déformation ou forçage, pouvant fragiliser voire casser les ergots latéraux du volet support (dommages non couverts par la garantie). Lorsque la pile et les fils sont placés correctement, le volet se coulisse et se verrouille naturellement sans forçage excessif, et le maintien est optimal.

Avant de procéder au branchement de la pile, toujours bien vérifier que votre Lightning Sensor V6 est éteint (Bouton ATT sur OFF).

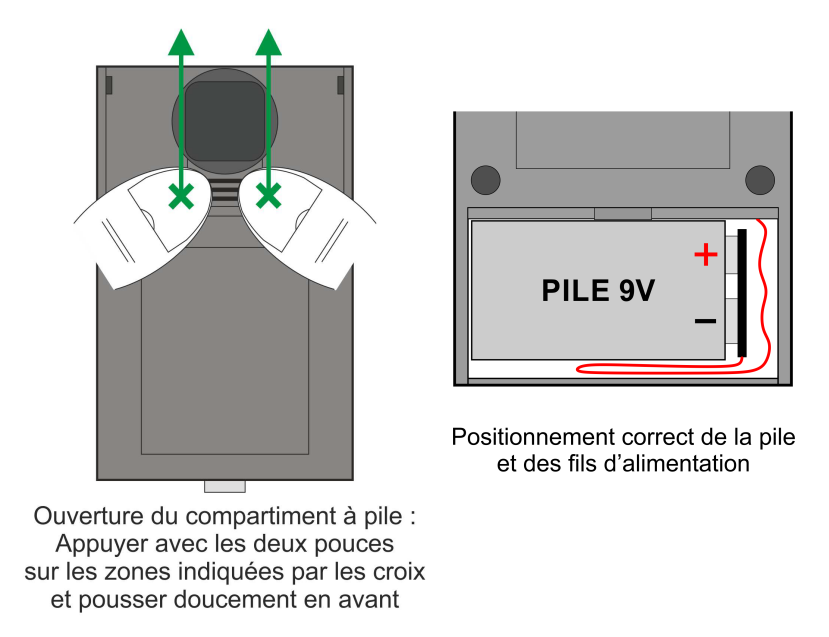

Le compartiment de la pile se trouve à l’arrière, sous le boitier. Placer les pouces comme indiqué sur la figure ci-dessous, appuyer légèrement et faire glisser la trappe en arrière pour ouvrir.

La profondeur du compartiment à pile est assez restreinte du fait de l’écrou inox de fixation du pied : pour éviter toute épaisseur pouvant géner la fermeture, une fois branchée, placer la pile en premier au fond du compartiment, pôle positif vers le haut, puis insérer les fils le long de son côté inférieur comme sur la figure ci-dessous (c’est à dire, ne pas placer les fils ni sous ni sur la pile pour éviter tout risque de pincement, d’écrasement, ou de gêne lors de la fermeture du volet).

Positionner le volet support sur les rails latéraux et pousser en avant jusqu’au clic.
